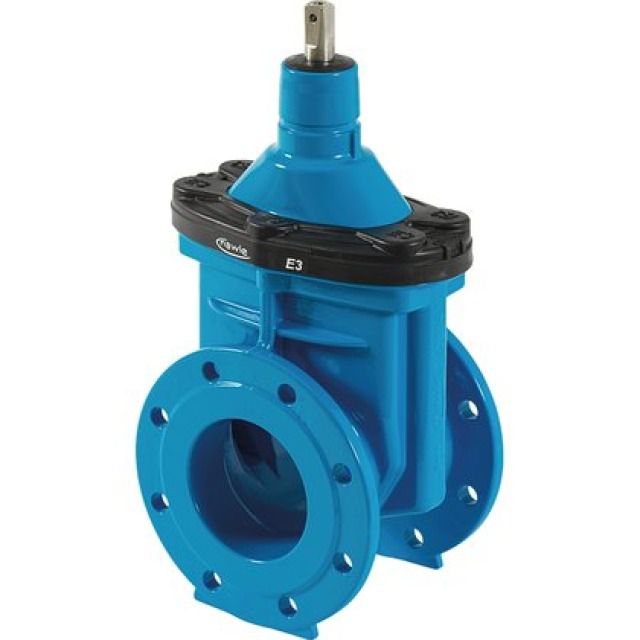

HAWLE, Vanne à brides, PN 16, 4000

Emploi

Les armatures à brides Hawle sont conçues pour être utilisées dans les réservoirs, puits de vannes ou installations industrielles. Si les conditions de place sont étroites, Hawle propose toute une série de solutions exclusives: p.ex. vanne de réduction, Combi-T etc. Outre les pièces de forme standards , Hawle fabrique également des pièces sur mesure, selon vos spécifications (voir aussi chapitre D pièces soudées, revêtements).

Brides dimensionnées selon EN 1092-2 (DIN 28605)

Palier de pression standard

DN 25 - DN 150 brides PN 16

DN 200 - DN 600 brides PN 10

DN 200 - DN 600 brides PN 16 indiquer à la commande

Matière

- Corps EN-GIS-400 (GGG 40) (standard)

- Revêtement époxy (EWS) selon RAL GSK max. 40°C

Attention

x = utiliser les garnitures de branchement.

Fabricant Hawle

Filtre (18)

Trouvé 18

Nombre:

Tri:

N° d'article

N° d'article

Fabricant

DN

Longueur

mm

Hauteur

mm

Bride

119925 4000020000

DN 20 Longueur 130 mm Hauteur 165 mm Bride -

N° d'article119925N° d'article du fabricant4000020000

Brut CHF

119926 4000025000

DN 25 Longueur 130 mm Hauteur 165 mm Bride -

N° d'article119926N° d'article du fabricant4000025000

Brut CHF

119927 4000032000

DN 32 Longueur 140 mm Hauteur 200 mm Bride -

N° d'article119927N° d'article du fabricant4000032000

Brut CHF

119928 4000040000

DN 40 Longueur 140 mm Hauteur 200 mm Bride PN 10/16

N° d'article119928N° d'article du fabricant4000040000

Brut CHF

119929 4000050000

DN 50 Longueur 150 mm Hauteur 260 mm Bride PN 10/16

N° d'article119929N° d'article du fabricant4000050000

Brut CHF

143797 4000065000

DN 65 Longueur 170 mm Hauteur 330 mm Bride PN 10/16

N° d'article143797N° d'article du fabricant4000065000

Brut CHF

143798 4000080000

DN 80 Longueur 180 mm Hauteur 335 mm Bride PN 10/16

N° d'article143798N° d'article du fabricant4000080000

Brut CHF

143799 4000100000

DN 100 Longueur 190 mm Hauteur 375 mm Bride PN 10/16

N° d'article143799N° d'article du fabricant4000100000

Brut CHF

143800 4000125000

DN 125 Longueur 200 mm Hauteur 475 mm Bride PN 10/16

N° d'article143800N° d'article du fabricant4000125000

Brut CHF

143801 4000150000

DN 150 Longueur 210 mm Hauteur 460 mm Bride PN 10/16

N° d'article143801N° d'article du fabricant4000150000

Brut CHF

119935 4000200000

DN 200 Longueur 230 mm Hauteur 565 mm Bride PN 10

N° d'article119935N° d'article du fabricant4000200000

Brut CHF

119936 4000200016

DN 200 Longueur 230 mm Hauteur 565 mm Bride PN 16

N° d'article119936N° d'article du fabricant4000200016

Brut CHF

119937 4000250000

DN 250 Longueur 250 mm Hauteur 670 mm Bride PN 10

N° d'article119937N° d'article du fabricant4000250000

Brut CHF

119938 4000250016

DN 250 Longueur 250 mm Hauteur 670 mm Bride PN 16

N° d'article119938N° d'article du fabricant4000250016

Brut CHF

119939 4000300000

DN 300 Longueur 270 mm Hauteur 755 mm Bride PN 10

N° d'article119939N° d'article du fabricant4000300000

Brut CHF

119940 4000300016

DN 300 Longueur 370 mm Hauteur 755 mm Bride PN 16

N° d'article119940N° d'article du fabricant4000300016

Brut CHF

119941 4000350000

DN 350 Longueur 290 mm Hauteur 840 mm Bride PN 10

N° d'article119941N° d'article du fabricant4000350000

Brut CHF

119942 4000350016

DN 350 Longueur 290 mm Hauteur 840 mm Bride PN 16

N° d'article119942N° d'article du fabricant4000350016

Brut CHF
