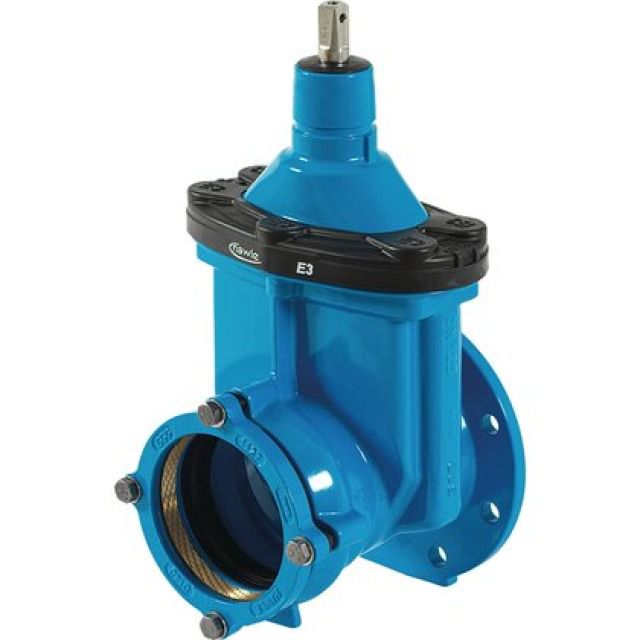

HAWLE, Vanne à bride et manchon à emboîtement Système 2000, 4045

Application

Les tubes PE et PVC peuvenet être montés directement et verrouillés.

Emploi

Le system 2000 est une alternative simple et économique à la technique de raccordement par soudage.

Dans des tranchées aux conditions difficiles (eau, saleté etc.), ce raccordement permet un montage sûr.

Ne nécessite pas d'énergie électrique ni aucun appareil de soudage.

Convient pour tous les tuyaux PE et PVC

Pour les tuyaux à forte épaisseur de paroi, la douille d'appui n'est pas nécessaire.

Pour les tuyaux à faible épaisseur de paroi, inférieure à 3 mm, ainsi que pour les conduites en dépression, l'utilisation d'une douille d'appui est recommandée.

Matière

- Bride et anneau de tension EN-GJS-400 (GGG 40)

- Revêtement époxy (EWS) selon RAL GSK max. 40°C

- Joint en EPDM avec homologations KTW-W270

- Collier de retenue Ms 58, dès DN 300 Rg 7

- Vis A2 1.4306

Fabricant Hawle

Filtre (18)

Trouvé 18

Nombre:

Tri:

N° d'article

N° d'article

Fabricant

DN

Longueur

mm

Hauteur

mm

Bride

Ø D

mm

t

mm

119958 4045050063

DN 50 Longueur 190 mm Hauteur 260 mm Bride - Ø D 63 mm t 85 mm

N° d'article119958N° d'article du fabricant4045050063

Brut CHF

119959 4045065075

DN 65 Longueur 205 mm Hauteur 330 mm Bride - Ø D 75 mm t 85 mm

N° d'article119959N° d'article du fabricant4045065075

Brut CHF

119960 4045080090

DN 80 Longueur 210 mm Hauteur 335 mm Bride - Ø D 90 mm t 90 mm

N° d'article119960N° d'article du fabricant4045080090

Brut CHF

119961 4045100110

DN 100 Longueur 220 mm Hauteur 375 mm Bride - Ø D 110 mm t 90 mm

N° d'article119961N° d'article du fabricant4045100110

Brut CHF

119962 4045100125

DN 100 Longueur 225 mm Hauteur 375 mm Bride - Ø D 125 mm t 90 mm

N° d'article119962N° d'article du fabricant4045100125

Brut CHF

119963 4045125140

DN 125 Longueur 240 mm Hauteur 450 mm Bride - Ø D 140 mm t 95 mm

N° d'article119963N° d'article du fabricant4045125140

Brut CHF

119964 4045150160

DN 150 Longueur 265 mm Hauteur 460 mm Bride - Ø D 160 mm t 110 mm

N° d'article119964N° d'article du fabricant4045150160

Brut CHF

119965 4045150180

DN 150 Longueur 275 mm Hauteur 460 mm Bride - Ø D 180 mm t 120 mm

N° d'article119965N° d'article du fabricant4045150180

Brut CHF

119966 4045200200

DN 200 Longueur 300 mm Hauteur 565 mm Bride PN 10 Ø D 200 mm t 130 mm

N° d'article119966N° d'article du fabricant4045200200

Brut CHF

119967 4045201200

DN 200 Longueur 300 mm Hauteur 565 mm Bride PN 16 Ø D 200 mm t 130 mm

N° d'article119967N° d'article du fabricant4045201200

Brut CHF

119968 4045200225

DN 200 Longueur 300 mm Hauteur 565 mm Bride PN 10 Ø D 225 mm t 130 mm

N° d'article119968N° d'article du fabricant4045200225

Brut CHF

119969 4045201225

DN 200 Longueur 300 mm Hauteur 565 mm Bride PN 16 Ø D 225 mm t 130 mm

N° d'article119969N° d'article du fabricant4045201225

Brut CHF

119970 4045250250

DN 250 Longueur 325 mm Hauteur 670 mm Bride PN 10 Ø D 250 mm t 145 mm

N° d'article119970N° d'article du fabricant4045250250

Brut CHF

166477 4045251250

DN 250 Longueur 325 mm Hauteur 670 mm Bride PN 16 Ø D 250 mm t 145 mm

N° d'article166477N° d'article du fabricant4045251250

Brut CHF

119971 4045250280

DN 250 Longueur 335 mm Hauteur 670 mm Bride PN 10 Ø D 280 mm t 150 mm

N° d'article119971N° d'article du fabricant4045250280

Brut CHF

166478 4045251280

DN 250 Longueur 335 mm Hauteur 670 mm Bride PN 16 Ø D 280 mm t 150 mm

N° d'article166478N° d'article du fabricant4045251280

Brut CHF

119972 4045300315

DN 300 Longueur 370 mm Hauteur 755 mm Bride PN 10 Ø D 315 mm t 175 mm

N° d'article119972N° d'article du fabricant4045300315

Brut CHF

166479 4045301315

DN 300 Longueur 370 mm Hauteur 755 mm Bride PN 16 Ø D 315 mm t 175 mm

N° d'article166479N° d'article du fabricant4045301315

Brut CHF
